一、結構與工作原理

本機采用減速電機與同步皮帶傳動，由皮帶傳動分離旋轉。電機減速裝置在機體下部的后側，延時電器系統在機體下部前側位置，用來控制分離時間、重量。分離筒是本儀器的主要工作部件，分離工作是靠其內表面上密布的袋孔來實現。當某一袋孔處在分離筒的下部附件時，整米和碎米的重心鉛垂線都在孔內。當其袋孔轉移到一定角度時，整米的重心鉛垂線先移出袋孔之外，它就從袋孔中落出來，所以不同長度的米粒是在分離筒的不同部位落出來。短米粒（碎米）能被袋孔帶到較高的位置才在生力的作用下落到分離槽中，達到整米與碎米分離的目的。

二、用途

稱重型碎米分離器TP-SM2.0適用于糧食、農業及大專院校等部門，是檢定大米中含碎米率的一種檢驗儀器。該儀器能把米樣50克中的碎米與完整米分離開，代替人工揀樣，分離速度快，工效高。本分離器分離準確度同米樣品種有關，品種越純準確度超高一般品種測定誤差在1%以內。對個別特長米或特短米的品種，分離后只要稍加手揀，即可測得正確結果。（注意：小米粒要另配分離筒）

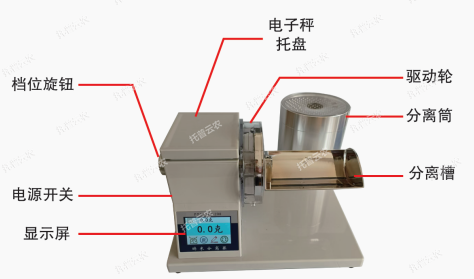

結構示意圖

三、功能描述：

內置≥3.5寸彩色顯示屏，采用先進的觸摸開關。連帶重量稱重功能、記憶重量寫入原始數據、換算整米百分比，開機顯示時間，待大米放入容器托盤時會顯示樣品重量（也可以切換時間、重量）。拿掉樣品會直接顯示時間，時間可上下調整所需的值。

四、主要規格和技術參數

1.分離筒：140×200mm

2.分離筒轉速：28轉/分鐘

3.電機功率：40W

4.分離時間：2分鐘（任意定時）

5.分離數量：50克——150克

6.最大稱重：2千克（分辨率0.1克）

7.工作電壓：交流220V
